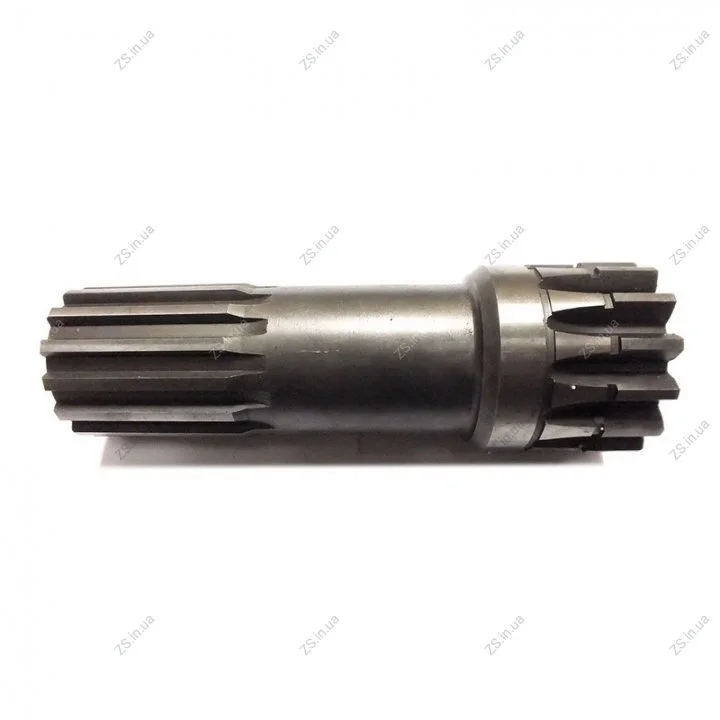

Вал привода ВОМ ЮМЗ (Z=14/14 L=250) JFD 45-1604026

Вал приводу ВВП ЮМЗ. Влаштування механізму

Трактори ЮМЗ для роботи з причіпними та навісними агрегатами оснащуються валом відбору потужності, кінець якого виходить із заднього моста трактора.
Він має вісім шліців, на які одягаються виделки карданів, які приводять в рух сільськогосподарські машини різного призначення. Ланцюжок приводу ВОМ починається від веденого диска зчеплення.
У шліци диска своєю шліцевою частиною входить вал ведучий приводу ВОМ ЮМЗ 45-1604026. Він через шестерню, розташовану на задньому кінці, передає обертання на проміжний вал приводу ВОМ, який через муфту
включення приводить вал відбору потужності в роботу.
Привідний вал порожнистий усередині. Через нього проходить вал головного зчеплення трактора, що обертається з двома голчастими підшипниками.
Для того, щоб уникнути попадання трансмісійної олії в муфту зчеплення, провідний вал приводу ВВП ЮМЗ ущільнюється з головним валом зчеплення манжетою.

Причини зносу та заміна валу
Дефектом, який може призвести до необхідності заміни ведучого валу приводу ВОМ, є знос шліців і зубів шестерні.
