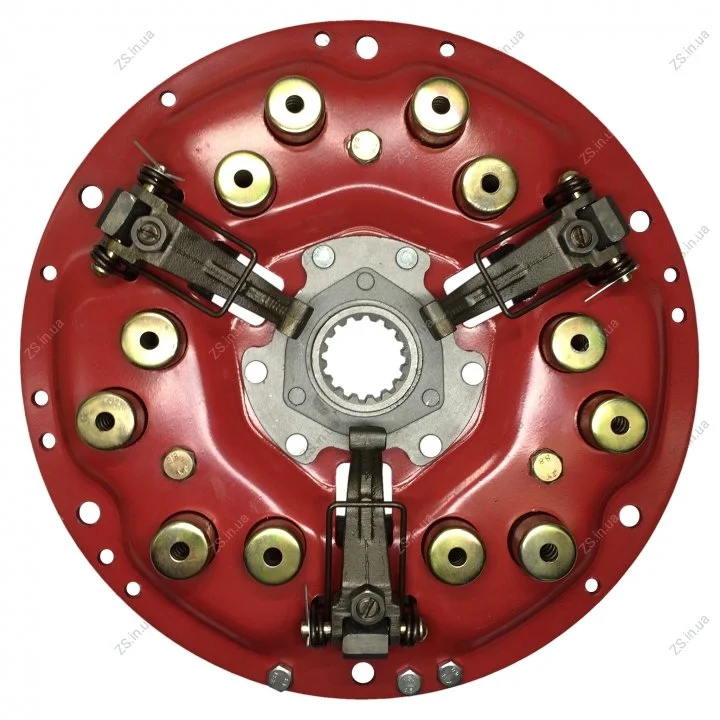

Диск зчеплення (корзина) 70-1601090 (JFD) старого зразку.
Служить для справного з'єднання дизеля і трансмісії, короткочасного їх роз'єднання, а також запобігання трансмісії від перевантажень
D зовн. - 380 мм, Z шліц = 16

Корзина муфти зчеплення трактора МТЗ-80, 82, однодискова, фрикційного типу, постійно замкнута, суха.
Корзина (або муфта) зчеплення на трактор МТЗ-80 являє собою деталь механізму зчеплення, яка прикріплена до маховика дизеля. Її завдання - забезпечення зчеплення і розчеплення з диском в момент натискання на корзину підшипником (вижимним) - деталь, яка піддається безпосередньому впливу натискного пристрою (в даному випадку пружини) і передає при включенні зчеплення веденому диску частину крутного моменту від двигуна трактора.
В процесі роботи трактора МТЗ відбувається поступове зменшення вільного ходу педалі корзини зчеплення 70-1601090А, тому необхідна перевірка вільного ходу кожні 500 годин робочого часу трактора. Допускається для роботи без регулювання зменшений хід в межах 30 мм. Перш ніж робити перевірку вільного ходу, необхідно звільнити її від впливу пружини, закрутивши болт в кронштейн до упору. Якщо регулювання виконано правильно, пружина тяги в момент включення зчеплення матиме додаткове стиснення в діапазоні 3 - 4 мм.
Після того, як муфта зчеплення МТЗ 70-1601090А буде встановлена на маховик і будуть зняті технологічні болти, необхідно відрегулювати положення віджимних ричагів за допомогою спеціальної оправлення з торцевою поверхнею, куди відбувається упор віджимних ричагів. За допомогою гвинтів регулювання потрібно підвести ричаги в торець до упору і законтрити контргайками гвинти регулювання. Тим самим забезпечиться відстань 0,1 мм від торця ступиці до поверхні контакту ричагів з вижимним підшипником. Ця величина для ричагів однієї муфти не повинна бути більше 0,3 мм.

Застосовується до тракторів: МТЗ-80/82

Купити диск зчеплення (корзина) 70-1601090 (JFD) старого зразку та багато інших запчастин МТЗ-80, МТЗ-82 ви можете в нашому магазині.
